三维平台介绍
计算机技术的发展已经使三维图形技术以及交互技术成为当代软件系统构建的重要内容。资源环境管理与数字技术国际联合实验室的“BARCO SPSVS + VREAGLE”三维虚像平台系统硬件配置是目前世界一流的工程投影系统，国内的大多数影院系统及一些国家级的活动均采用BARCO公司的产品，在品质和质量上均有保证。此外，设备中的图形系统部分性能满足当前技术环境下科研及项目的普遍要求。实验室为该套设备安排专门的场地、管理和技术人员。
三维平台软件配置的VREAGLE 2.X 产品系列是武汉大学完全自主开发拥有自主知识版权的三维地理信息系统产品。支持海量数据处理、丰富的场景制作、全COM体系架构，具有二三维动态关联的关键技术、高级仿真效果、提供各类GIS分析工具、信息查询手段、跨平台通信、二次开发支持，在三维地理信息系统与虚拟现实领域提供从底层引擎到专业应用的全面支持，能为政府部门、企业、专业领域用户提供性能更优、持有与维护成本更低、扩展性更好的三维地理信息和虚拟现实应用解决方案。VREAGLE产品系列功能强大，可广泛应用于智慧城市、智慧电力、城市规划、区域开发规划、军事作战指挥、电子沙盘及地形仿真、智能大厦、住宅小区综合管理、房地产展示、水利与自然灾害、灾害预测与防治、遥感测绘与土地管理、环保、气象、地质、石油化工、电信基站管理、市政管理、公共交通、环境保护、土地管理、资源调查、公安、消防、工程勘察等各个领域。目前已成功应用于“西电东送”、“三峡工程”等国家重大工程。
平台场地
投影系统
音响系统
HP工作站
外国专家观看平台演示
三维平台在三峡工程中的软件应用
三维平台相关功能与应用链接

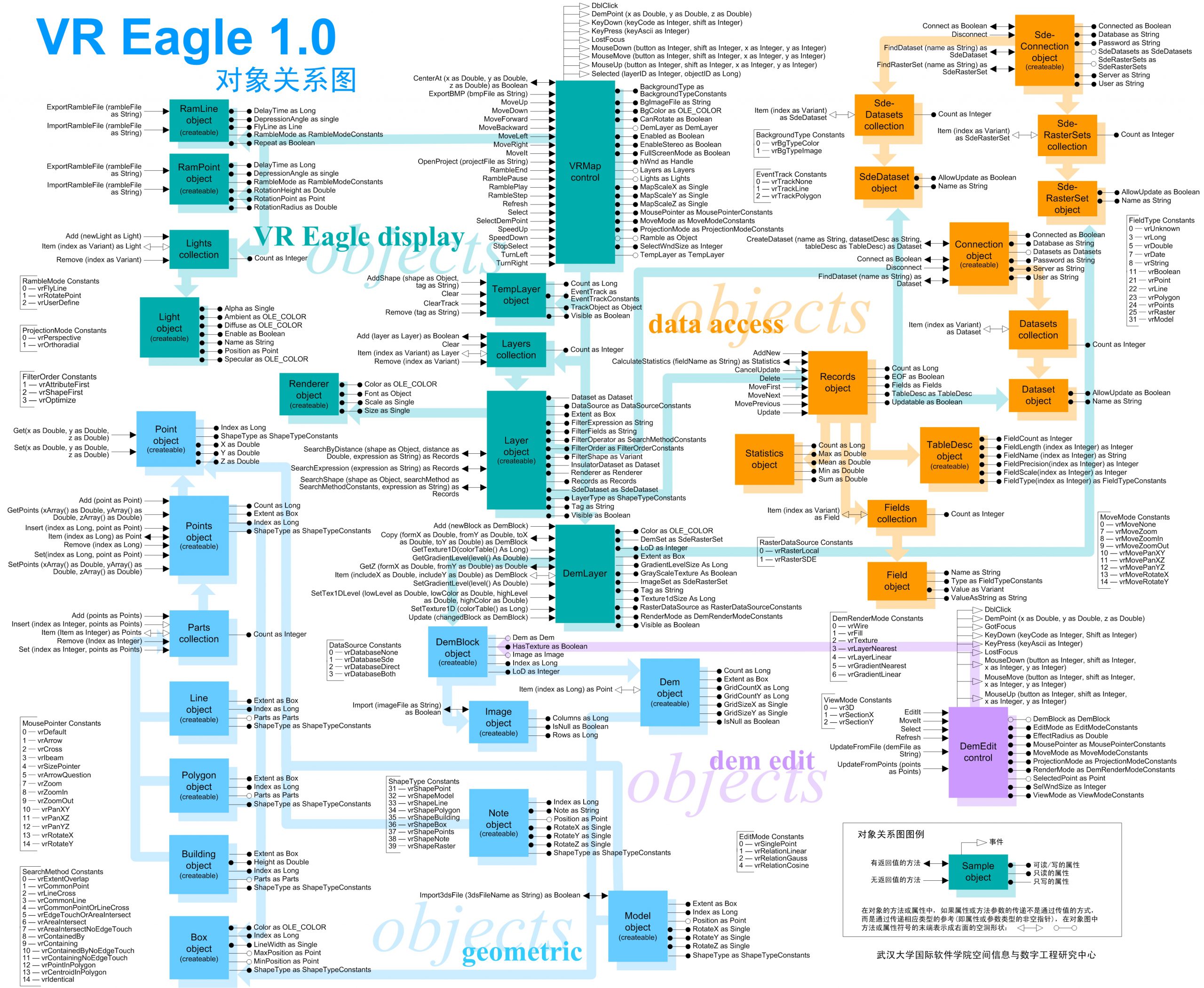

功能模块(Components Of VR Eagle)

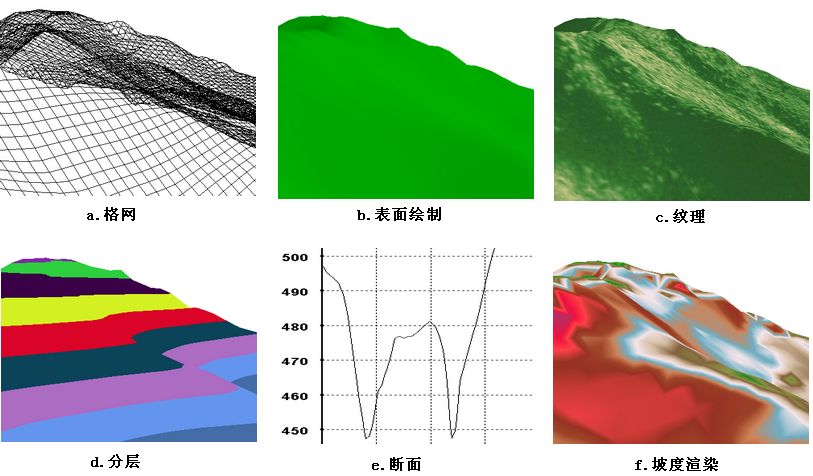

多种地形表现形式(Vary Form Of Terrain Representation)

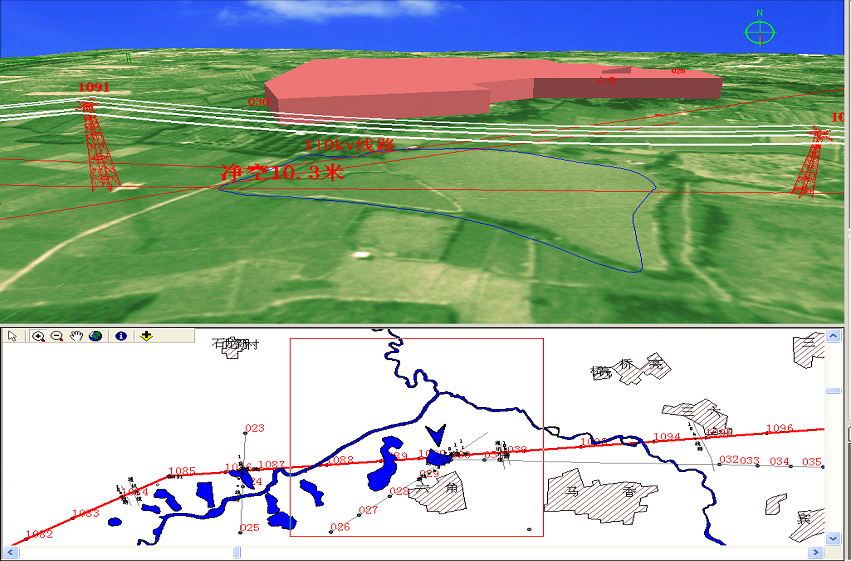

二、三维应用协同工作(Synchronization Between 2D And 3D Applications)

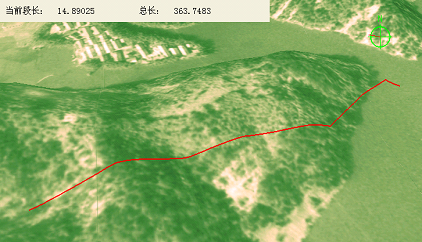

三维长度量算(3D Length Measurement)

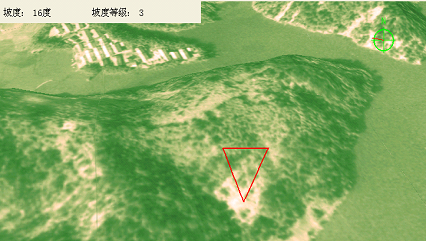

坡度、坡向计算(Gradient And Its Direction Computing)

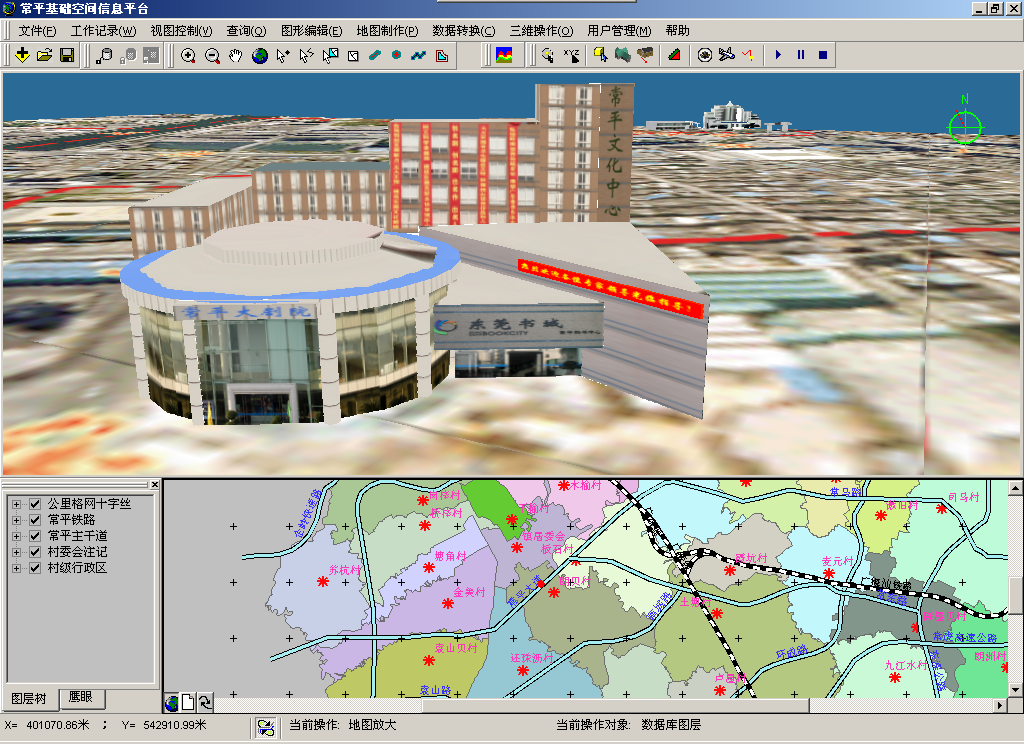

VREagle在智慧城市中的应用(Application Example Of Smart City)

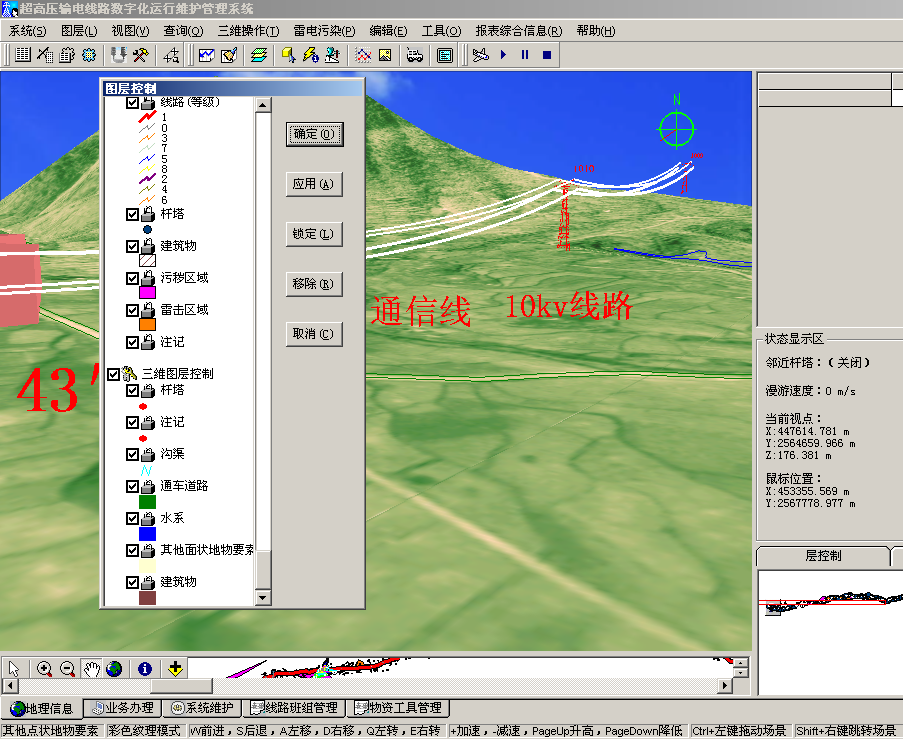

VREagle在智慧电力中的应用(Application Example Of The Maintenance Of Electric Power Facilities)

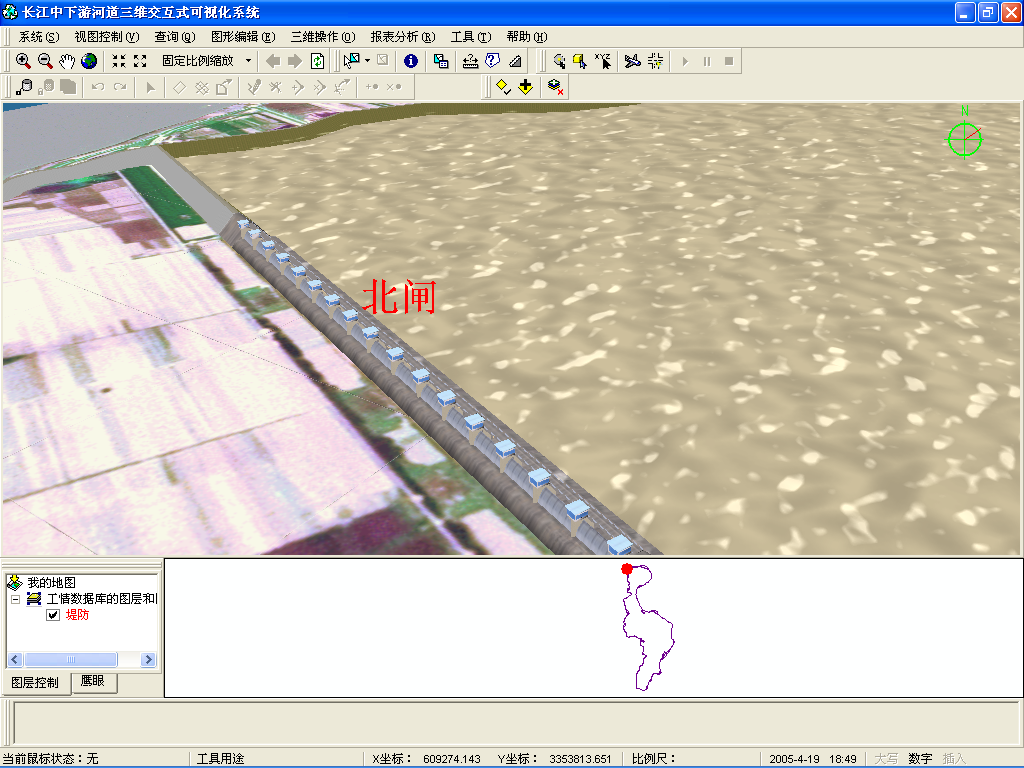

VREagle在智慧水利中的应用(Application Example Of Smart Water Conservancy)
投影系统硬件主要技术参数
显示系统：Three-chip DLP (0.67″ DMD, sealed optical engine),自然解析度1920×1200，通道亮度12,600 流明，对比度2000：1，双灯自动切换，37分贝超静音。
IG 系统： 60 core Intel Xeon X5680 CPU，60GB RAM，5×FX5800，16TB HP MSA2000FC 存储，5*22”LCD，内含NAG C/C++/C#/Fortran SMP Matlab library，SYSVR NVSG VIEWER， STEREO Player。
VREAGLE软件主要特点简介
支持 LOD （层细节次），加速复杂模型的显示效率，支持海量三维数据的大范围多尺度无缝漫游。
二三维动态交互式可视化，二三维信息表现无缝整合。提供了方便的键盘+鼠标的漫游操作。目前VREagle2.X提供了交互漫游模式、飞行模式、自动沿线飞行、游戏杆、立体眼镜等多种漫游方式。
模型库功能。支持关系数据库下的三维符号库（模型库），包括模型的维护管理，模型数据完整性检查，以及场景中模型的可视化编辑功能。
三维空间分析与决策
◆ 支持大数据量DEM快速显示；支持经纬度DEM的三维显示
◆ 支持矢量图形的三维显示；
◆ 支持三维窗口中对地物进行选择查询；
◆ 支持多种贴图格式（BMP,JPG,TGA,PNG…）
◆ 支持对三维显示效果的增强设置，例如：光照、材质、雾等；
◆ 实时的三维透视效果、纹理映射、飞行模拟等；
◆ 使用等高线和三维离散点快速建立不规则三角网（TIN）和数字高程模型（DEM）；
◆ 填/挖方计算、淹没范围、可视范围、表面积、地表距离以及体积计算；
◆ 制作晕渲图
◆ 三维场景保存打开
此外还提供了建筑物三维剖面分析、建筑物的各种查询与量算、城市日照分析等多种手段，这可以为规划部门设计与评估提供第一手的资料。
5. 组件式3D GIS平台与二次开发支持
